En este artículo hablaremos sobre bocas de incendio, mangueras o bocas de incendio equipadas, explicaremos que son y que tipos existen, así como detalles técnicos sobre su instalación y mantenimiento.
¿Qué es una BIE?
BIE son las siglas de Boca de Incendio Equipada, se trata de un equipo completo de material contra incendios fijos anclados a la pared y conectados a la red de abastecimiento de agua. Incluye todos los elementos necesarios para su uso: manguera, devanadera, válvula y lanza boquilla. Estos sistemas son apropiados en lugares donde, debido a su elevada ocupación y/o tránsito de personas, se precise un sistema de extinción fácil de usar, eficaz e inagotable, ya que funcionan con agua de la red de abastecimiento general.
Las Bocas de Incendio son apropiadas para pequeños incendios, para atacar el fuego en sus inicios, se instalan en edifición públicos y en zonas de trabajo como naves industriales.
Elementos de una Boca de Incendio Equipada BIE
- Armario: Es un armario normalmente de color rojo que guarda en su interior todo el sistema de la BIE.
- Soporte de manguera: Es donde se apoya la manguera y se enrolla. Este soporte debe permitir desenrollar la manguera de forma rápida y fácil.
- Manómetro: Sirve para medir la presión y comprobar que la toma de agua funciona.
- Válvula: Es la que conecta el sistema de contra incendios con la toma de agua.
- Manguera de incendios: la manga por la que debe pasar el agua y permitir llevarla hasta donde interese para controlar el incendio, mide 20 metros.
- Boquilla: También denominada lanza o lanzadera, situada en el extremo de la manguera. Es por donde sale el agua para sofocar los incendios. Suele contar con varias posiciones para lograr una salida de agua distinta según interese: chorro, niebla, etc.
Tipos de Bocas de Incendio BIE
Según la normativa contra incendios existen dos tipos de Bocas de incendio, aunque visualmente no existan diferencias algunas, se distinguen en especial en cuanto al caudal de agua que son capaces de suministrar.

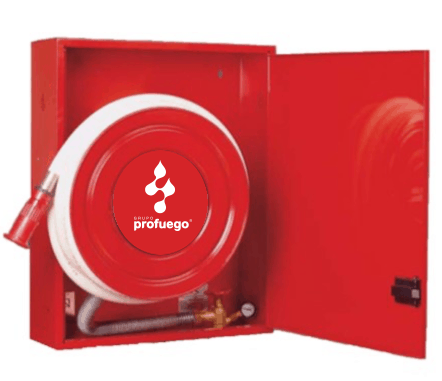

Boca de Incendio Equipada de 25mm: Tienen 25mm de diámetro, con manguera de 20 metros semirígida con capacidad de suministrar un caudal de 100 litros por minuto a 3,5 bar de presión en punta de lanza.
Boca de Incendio Equipada de 45mm: En este caso el diámetro es de 45mm, con manguera flexible de 20 metros con capacidad de suministrar 200 litros por minuto a 3,5 bar de presión en punta de lanza.
La normativa que regula las instalaciones, diseños y mantenimientos de las Bocas de Incendio son Real Decreto 513/2017, Real Decreto 2267/2004, Código Técnico de la Edificación y Norma UNE-EN 671.
Presión de las Mangueras de incendios
Las mangueras de incendios de una BIE de 25mm tiene una longitud de 20 metros semirriguida y son capaces de suminstrar agua con un caudal de 100 litros por minuto y con una presión de trabajo de 3,5 bar en punta de lanza.
Por el contrario las manguers de incendios de una BIE de 45mm tiene una manguera de 20 metros tambien pero esta es flexible y se recomienda ser utilizada por dos personas. Es capaz de suministra agua o espumógeno con un caudal de 200 litros por minuto a 3,5 bar de presión en punta de lanza. Son las más indicadas para fábricas o locales de alto riesgo de incendios.
Instalación de Bocas de Incendio
La instalación de bocas de incendio se relizan habitualmente en garajes, fábricas, edificios de grandes superficies y de pública concurrencia. Estos equipos son conectados a una red de tuberia de abastecimiento de agua, la cual debe estar calculada y dimensionada para proporcionar una presión mínima en punta de lanza de cada bie. La tubería más común es de acero con acabado en pintura roja, conexiones ranuradas o roscadas y de diametros que van desde 1″ a 2 1/2″.
En Grupo Profuego tenemos más de 35 años de experiencia y contamos con personal técnico cualificado para realizar instalaciones de bocas de incendio en toda España y Portugal.
Mantenimiento de Bocas de Incendio Equipadas BIE
Por normativa estos elementos deben someterse a unas revisiones y controles cada 3 meses, un año y 5 años. A continuación te detallamos las operaciones realizadas según su periodicidad.
- Mantenimiento trimestral de la Boca de Incendio: Comprobación de accesibilidad y señalización, así como de todos los componentes; comprobación de la lectura del manómetro, limpieza y engrase de cierres y bisagras y verificación del inventario.
- Mantenimiento anual de la BIE: A lo anteriormente citado se le añade la comprobación y funcionamiento de las lanzas en todas sus posiciones, comprobación del manómetro con otro de referencia, comprobar también manguera, juntas y racores. Así como el desmontaje de la manguera y ensayo.
- Retimbrado BIE cada 5 años: A lo anteriormente citado se le añade el retimbre de la BIE, es decir, someter a la manguera a una presión de 15kg/cm2 (prueba hidroestática).
Si Te ha gustado el articulo indícalo en los comentarios
Te recomendamos seguir leyendo…
Normativa BIEs
Como todos sabemos, los BIES son otro elemento activo imprescindible que debe incluirse en la protección contra incendios. Sin embargo, existe una...
Conato de incendio
Los conatos de incendios son un problema a nivel mundial, ya que cada año se producen millones de incendios que causan miles de víctimas y millones...
Incendios en España
Sea cual sea la cadena de noticias que encienda estos días, es probable que escuches algo sobre un incendio forestal que ha sucedido en algún lugar....
Buenas tardes. Para una instalación de solo 1 BIE es necesario aljibe y grupo de presión o se puede conectar directamente a la red do CYII? Gracias
Buenas tardes Antonio, una BIE se puede conectar a la red de abastecimiento de agua, de hecho es así en la mayoría de los casos, siempre que la empresa de aguas garantice mediante un certificado la presión requerida. Un saludo.
hola, es posible conseguir una manguera de mas de 30 m? o cuanto es la distancia del chorro saliendo de la manguera? necesito cubrir un radio de entre 40 a 50 m desde el hidrante
Buenos tardes Ulises, hay prolongadores de manguera de manera que se pude prolongar el radio de acción tratandose de un hidrante. Pero la distancia de acción dependerá de la presión en el hidrante descontando las perdidas de carga de la manguera + el prolongador, dato que te dará el fabricante de la manguera. El punto 3 del Anexo I del reglamento de instalaciones de proteccion contra incendios ( R.D. 513/2017, de 22 de mayo) indica las características de presión a cumplir en la Boca de SAlida del hidrante. A la segunda pregunta, desde la punta de lanza de la manguera ( salida ) debes tener un mínimo de 5 m. más. Cualquier duda técnica puedes escribir a nuestro responsable de ingenieria alejandro@profuego.es
Un trabajador/a puede usar una bie sin tener formación en lucha contra incendios.
Sí, aunque lo ideal en el trabajo es contar con una formación básica para equipos de primera intervención, te dejo en enlace de nuestro curso online de 5h. https://cursosdeprevencion.com/curso/curso-contra-incendios/
Hola buen día, la BIE puede instalarse en el exterior? por ejemplo contra la fachada exterior del edificio a proteger?
Buenas tardes Mariana, generalmente para esa funcion se instalan los hidrantes, no obstante por ejemplo en los parkings de supermercados se instalan BIE en los exteriores, dentro de unas casetas o armarios especiales de exterior.
Tiene que estar colocada a una distancia pared y media de la pared más cercana
Buenos días,
Me consulta está relacionada sobre las alternativas para señalizar la BIE de modo que elimine el riesgo de impacto con electos fijos en el caso de personas invidentes. Las normas SUA indican que los elementos que sobresalgan tengan continuidad hasta el suelo. En el caso de estos equipos, n es posible, porque dificultarían la maniobra para lo que están previstos. ¿podrían indicarme qué alternativas existen en estos casos?
Hola inmaculada, nuestra esperiencia en clientes como pueden ser colegios infantiles es instalar un protector de gomaespuma adhesivo de color rojo, si necesita presupuesto puede enviarnos sus datos y la población a info@profuego.es. Un saludo.
Hola! Me gustaría saber si una BIE puede ser anulada por la empresa instaladora o por personas independientes a la empresa que la instaló.
Gracias
Buenos días Laura, para anular una BIE debe ser en base a un nuevo proyecto, en una empresa puede ser posible si existe un cambio de actividad o reforma de las instalaciones. Si necesitas ayuda especifica puedes contarnos tu caso en info@profuego.es y estaremos encantados de ayudarte en lo que podamos, saludos¡¡ GRUPO PROFUEGO
Un hidrante de incendio o boca de incendio es una toma de agua diseñada para proporcionar un caudal considerable en caso de incendio. El agua puede obtenerla de la red urbana de abastecimiento o de un deposito, mediante una bomba.
Mientras que no se esta usando, la Bie debe permanecer conectada a la red de agua y con la lanzadera puesta, o bien deben estar desconectada de la red y de la lanzadera, y solo conectarlas en caso de uso???
Buenos días, la BIE debe permanecer en todo momento conectada a la red de abastecimiento y la lanzadera tambien debe estar conectada.
La BIE tiene fecha de caducidad?
Hola, EN LA TABLA II (Programa de mantenimiento anual y quinquenal de los sistemas de protección activa contra incendios) DEL ANEXO II, DEL REGLAMENTO DE INSTALACIONES DE PROTECCIÓN CONTRA INCENDIOS (REAL DECRETO 513/2017) PARA BOCAS DE INCENDIO EQUIPADAS, SE INDICA QUE: «La vida útil de las mangueras contra incendios será la que establezca el fabricante de las mismas, transcurrida la cual se procederá a su sustitución. En el caso de que el fabricante no establezca una vida útil, esta se considerará de 20 años.» Un saludo
Hola,
Al cambiar la manguera porque ha sobrepasado la caducidad (20 años), ¿es necesario cambiar también la Lanza por defecto? ¿o ese accesorio se puede reutilizar?
Gracias,
Hola Yolanda, la lanza se puede reutilizar si pasa el correcto mantenimiento.
QUE MEDIDAS MINIMAS TIENE QUE TENER LA BOCA DE INCENDIOS PARA UNA EMPRESA?
EN MI EMPRESA SON DE 50
PODRIAN SER DE MENOS ?
Gracias por la consulta Jesus, contactaremos contigo lo antes posible para intentar resolver tu duda técnica, por favor envianos un teléfono de contacto a info@profuego.es
Hola,
¿Podríais decirme si las BIE podrían ser utilizadas también por los bomberos?
Gracia.
Hola Maria, las BIEs son utilizadas por los bomberos así como los extintores o cualquier medida que se disponga lo más cercana al fuego que se pretende combatir. Es importante que los sistemas sean instalados y mantenidos correctamente por una empresa con certificado ISO 9001:2015, como Grupo Profuego :). Saludos y gracias por el comentario
Si una persona ha recibido formacion en BIE. Esta persona que ha impartido la formación es un bombero. Los asistentes al curso podrían utilizar las BIEs en caso de que haya un incendio o mejor que lo hagan directamente los bomberos???
Hola Amelia, sí podría utilizar la BIE, no obstante se recomienda su uso sobre fuegos pequeños, cuando realmente se ha producido un incendio, la recomendación es la evacuación de todo el personal hacia un lugar seguro. Saludos.
No tengo muy claro si la presion del manometro ha de ser siempre la misma independientemente se BIE si es de25mm o 45mm
Buenos días Alicia, la presión de trabajo de las BIES es la misma en 25 o 45mm. Lo que varía es el caudal o los litros/hora que se requieren para abastecer de agua a cada manguera, lo que dependerá de la instalación de un grupo de presión que garantice dicho caudal, que es mayor en el caso de las BIEs de 45mm. Esperamos haberte ayudado, gracias por la consulta.
Estamos proyectando la ampliación del sistema contra incendios de mi empresa por lo que necesito contactar para licitar.
Buenos dias Norberto, lo sentimos pero todavia no disponemos de servicio contra incendios en Cuba, para más información sobre los países con servicio Profuego visite profuego.com. Un saludo y disculpas de nuevo.
Faltaria hacer un simulacro contraincendios interior o exterior en un local o en un otro lugar en donde se vea el funcionamiento en este tipo de hidrantantes para verlo en cualquier evento quese pueda sucitar algun video
Gracias por tu comentarios, pronto añadiremos videos, saludos. Grupo Profuego
Esta genial el articulo pero creo que le faltaría el modo de uso que tiene la bie de incendio.
Abrir la puerta.
Abrir la llave de paso de agua.
Desenrollar la manguera.
Sujetar la lanza o boquilla, para evitar que, a causa de la presión, empiece a dar bandazos, pudiendo herir a alguien y dirigir el chorro hacia la base del fuego.
Muchas gracias por tu comentario, lo añadiremos en la próxima revisión del articulo. Grupo Profuego.
